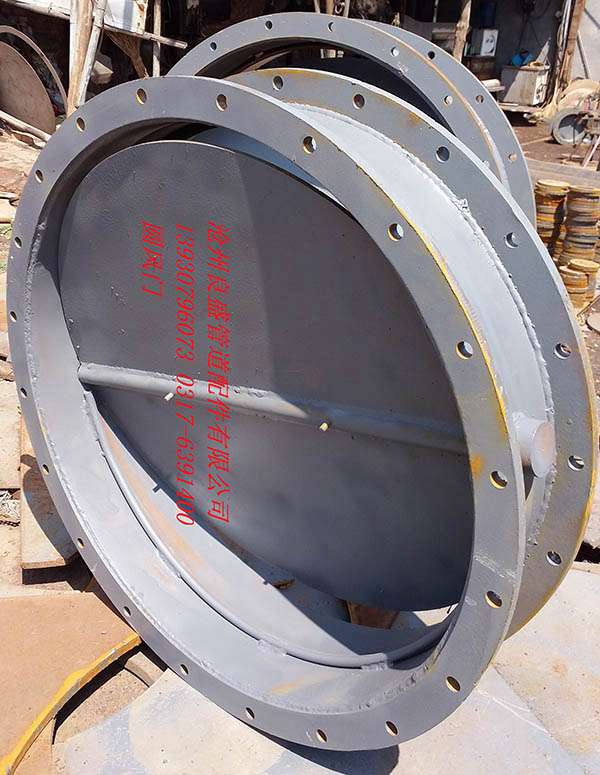

圓風門
產品根據華東電力設計院頒布的D-LD2000《煙風煤粉管道典型設計》的標準生產。本公司在不改變典道(D-LD)設計標準的基礎上，對產品本體、框架、門板進行材料選型的改進、采用本公司技術加工制作，成型后的產品具有優點： 1、產品材料適應性更強，可以適用于普通風道和高溫場合，設計耐溫≤400℃。2、產品設計結構緊湊，轉動靈活，葉片轉動自如，設計承壓±7000Pa，介質壓力損耗≤30Pa。
3、產品的密封關斷性能更優（典道設計泄漏量≤3%，我方設計泄漏量≤0.5%）。
本公司是火電廠鍋爐輔機配套的專業生產商，產品目前已廣泛應用于全國各大火力發電廠。
一、 功能簡介
圓風門又稱圓形擋板門、圓形關斷門、圓形調節門。圓風門主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。圓風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化。對于直徑較小的圓風門，它具有截流及調節介質流量兩個功能，對于直徑很大的圓風門，其調節功能不太明顯，主要應用它的截流功能。
二、 分類
根據性能可分為圓形關斷門和圓形調節門
根據驅動方式可分為手動圓風門、電動圓風門和氣動圓風門
根據制造工藝可分為鑄造式圓風門和焊接式圓風門
根據材質可分為鑄鐵圓風門、碳鋼圓風門、不銹鋼圓風門和烯土耐磨圓風門。另外，我公司還開發了多葉片式單擋板圓風門、多葉片式雙擋板圓風門
三、 結構特點
典型的圓風門為蝶閥式單板結構，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，這種結構廣泛應用于小機組以及要求不高的場合。 為了適應國內外日益眾多的600MW、900MW甚至1000MW機組，本公司在標準的基礎上，做了結構優化設計，開發了一系列高性能的新型圓風門，目前大直徑做可到DN8000。新型圓風門的前后軸頸處采用內密封外支撐的結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保圓風門阻力小、無卡澀、轉動靈活。新型圓風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。對于多葉片式單擋板圓風門、多葉片式雙擋板圓風門的結構特點請參見相關風門介紹。
四、 常用規格技術參數表： （D-LD2000）
另非標尺寸我方可按用戶要求設計制造
五、 訂貨需知
1.工作環境，工作介質，高工作溫度、高工作壓力。
2.安裝于管道位置，水平管道或豎直管道。
3.在管道中的作用，關斷或調節。
4.操作要求，電動、手動或氣動。
|
